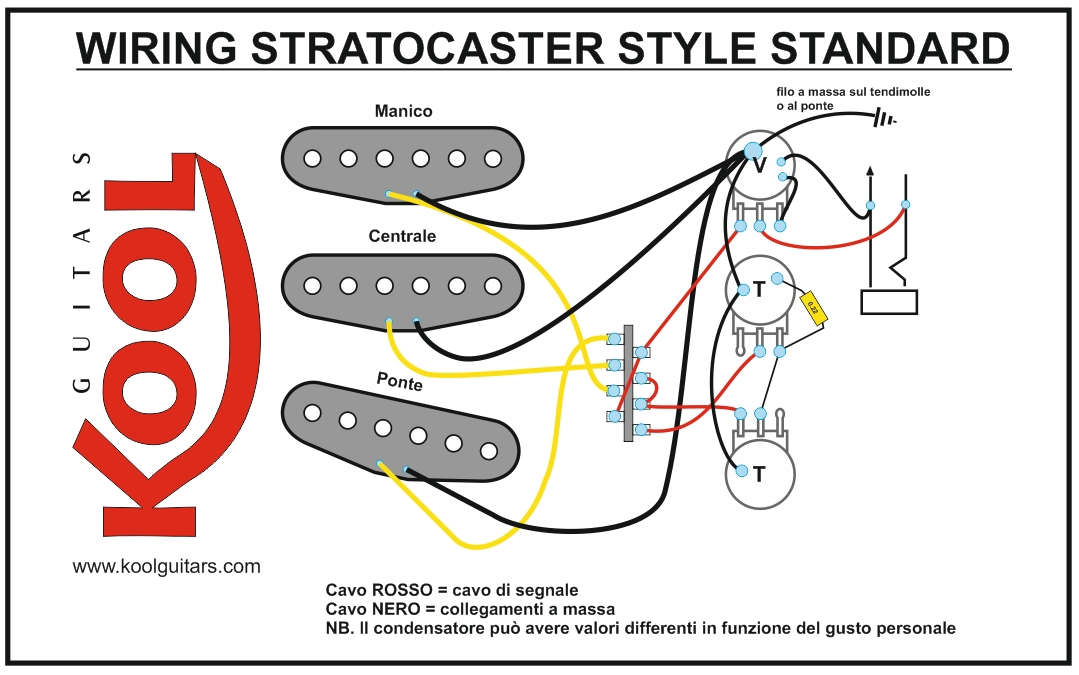

Circuto Stratocaster style, 1 Master volume, 1 tono pickup manico, 1 tono pickups centrale + ponte, switch 5 vie

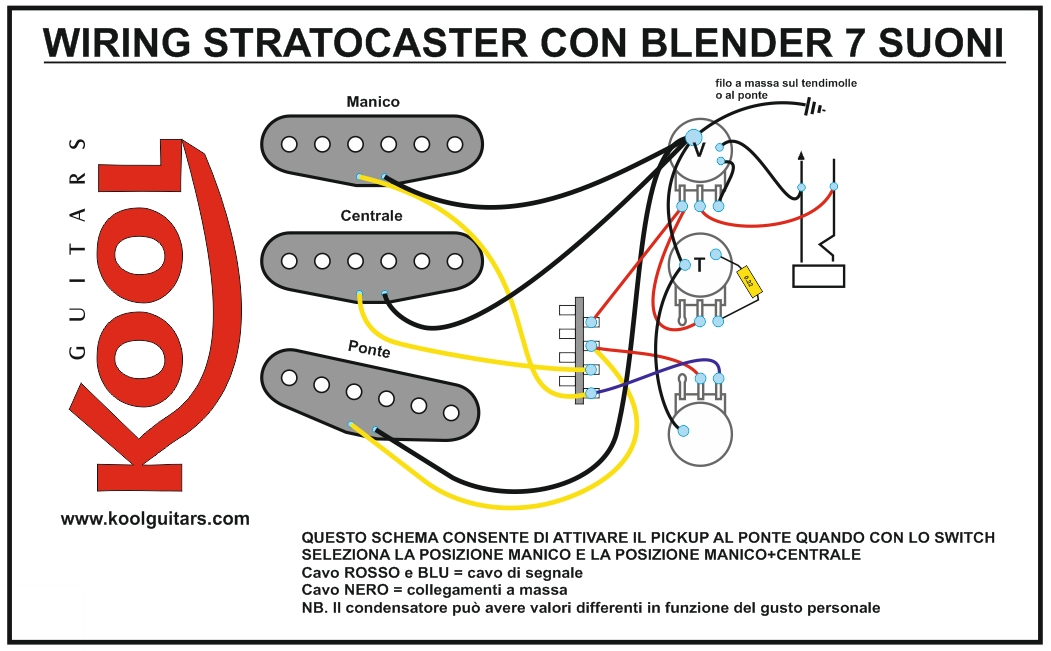

Circuto Stratocaster style "BLENDER" con 7 suoni complessivi, 1 Master volume, 1 Master tono, 1 pot blender, switch 5 vie.

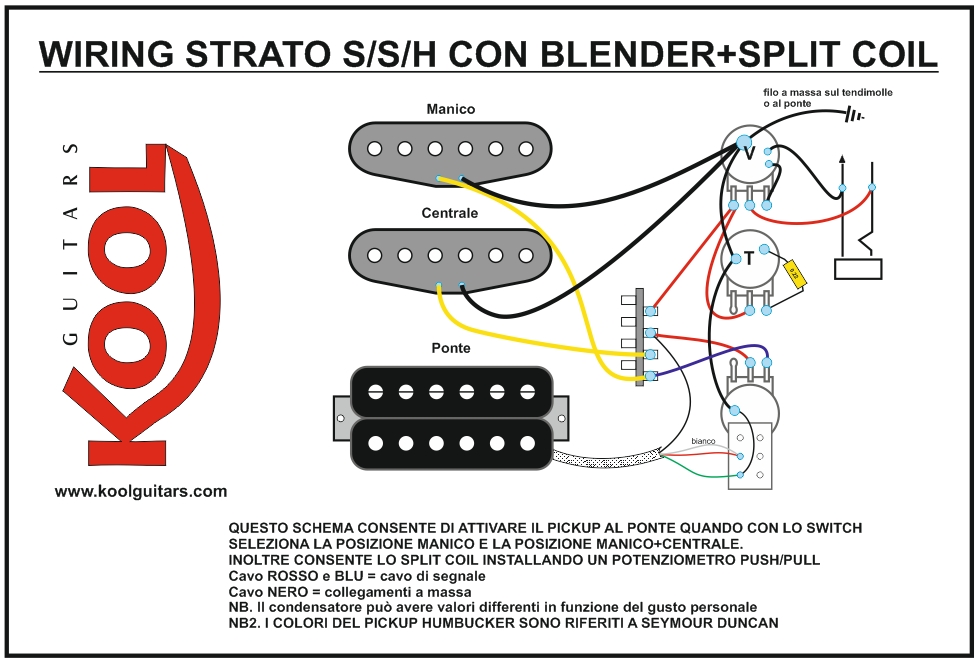

Circuito Stratocaster style ultra versatile per configurazioni S/S/H. Con un pickup al ponte splittabile mediante un potenziometro push/pull, si possono ottenere diverse variazioni di suoni tra blender e split coil..
Wiring Telecaster style, 2 piclups, 1 master volume e 1 master tono, switch 5 vie
*Disclaimer KOOL Guitars non ha nessuna forma di collaborazione con il brand Fender e tutti rispettivi sottomarchi e/o aziende di cui è proprietaria. In ogni caso questi schemi possono essere adottati su qualsiasi strumento con caratteristiche riferite agli schemi stessi.
Per ulteriori schemi e circuitazioni originali Stratocaster/Telecaster/altre fare riferimento al sito
www.fender.com

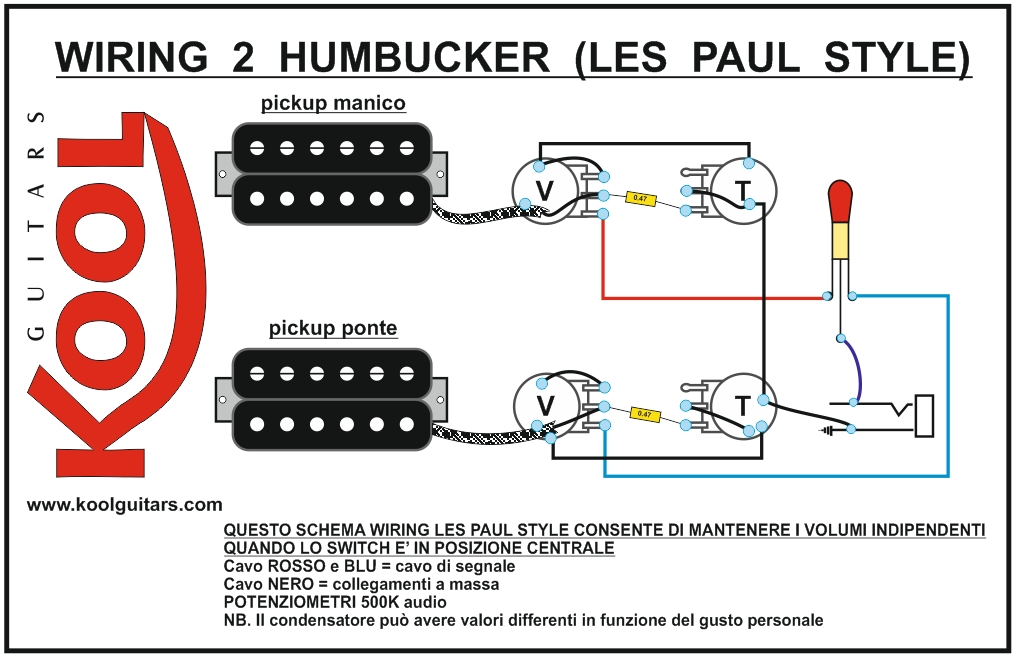

Circuito per 2 humbuckers (2 volumi + 2 toni + toggle switch) che prevede l'indipendenza dei volumi dei rispettivi pickups nella posizione centrale dello switch.

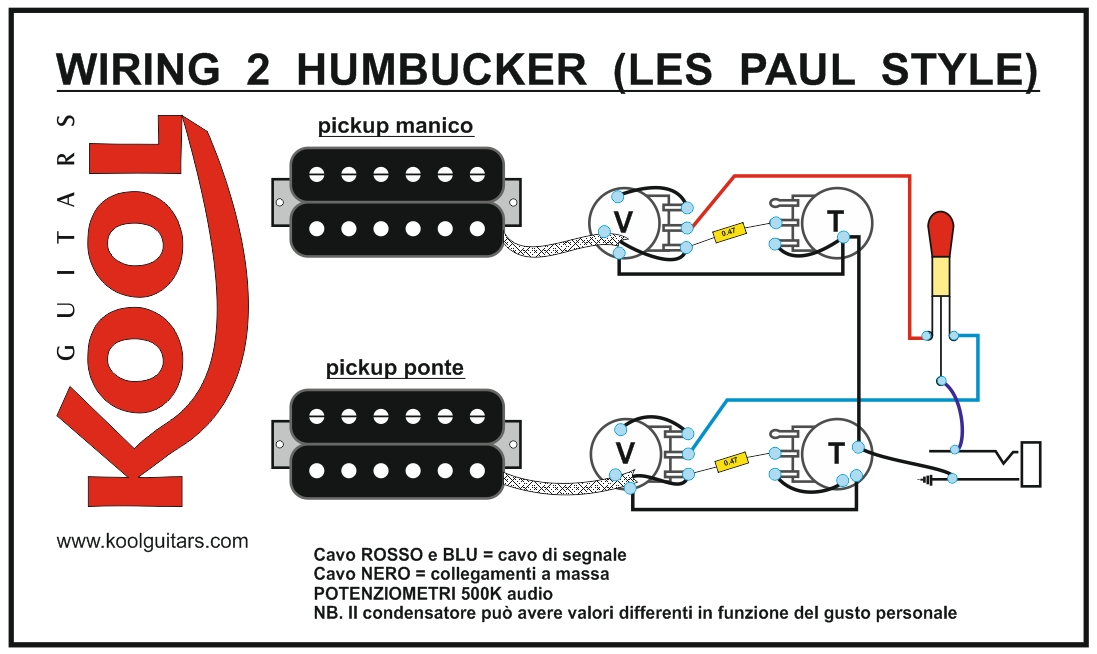

Circuito STANDARD per 2 humbuckers (2 volumi + 2 toni + toggle switch)
*Disclaimer KOOL Guitars non ha nessuna forma di collaborazione con il brand Gibson e tutti rispettivi sottomarchi e/o aziende di cui è proprietaria. In ogni caso questi schemi possono essere adottati su qualsiasi strumento con caratteristiche riferite agli schemi stessi.
Per ulteriori schemi e circuitazioni originali Les Paul/Sg (diavoletto)/altre fare riferimento al sito
www.gibson.com
